华为或将于2026年推出3纳米芯片, 突破美国制裁封锁

据报告显示，华为最早可能在2026年推出3纳米制程芯片。该公司正寻求通过新技术生产先进的系统级芯片（SoCs），这一消息在中美科技紧张局势加剧的背景下浮出水面。

外媒《经济日报》报道，华为已通过 GAA 环绕栅极技术和二维材料启动 3 纳米芯片研发工作。

技术路径与突破：

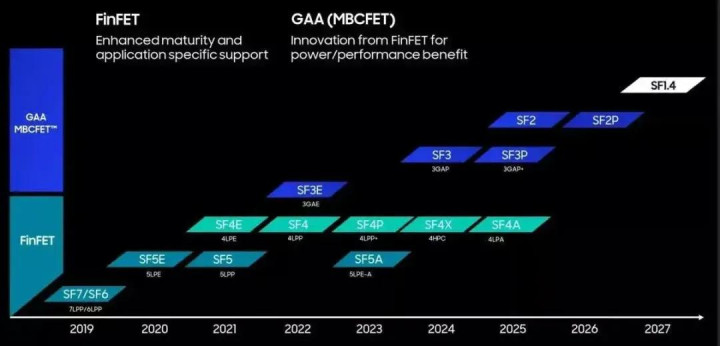

GAA（环绕栅极）技术：华为计划采用三星目前独有的环绕栅极晶体管技术。该技术通过四面包围芯片通道，实现对晶体管开关的精准控制，显著提升性能、降低能耗并缩小芯片面积。

材料革新：放弃传统硅基设计，转向二维材料与碳纳米管。碳纳米管晶体管比硅基晶体管能效更高，可进一步优化芯片性能。

合作与制造规划：

华为与中芯国际（SMIC）长期布局3纳米芯片制造，此前已建立5纳米生产线作为过渡。尽管美国制裁导致进程受阻，但双方计划于2026年完成流片（Tape-out）——即芯片设计最终验证阶段，随后将设计交付SMIC生产。

制造挑战：由于无法获取极紫外光刻机（EUV），中芯国际需依赖深紫外光刻机（DUV）结合四重自对准光刻技术（SAQP），通过多次曝光实现3纳米精度，但会导致良率下降和成本上升。

地缘政治背景：

美国近期升级对华为昇腾AI芯片的全球封锁，威胁对使用该芯片的企业处以最高20年监禁。

华为的突破被视为对美国技术封锁的直接回应，其研发进展验证了英伟达CEO黄仁勋的观点：“中美芯片技术差距正在缩小，出口限制政策已失败”。

潜在影响：

若成功量产，华为将成为全球少数掌握3纳米GAA技术的企业，但实际效能需克服制造瓶颈。当前其旗舰产品（如麒麟9000s、昇腾910C）仍采用7纳米工艺，而3纳米芯片有望应用于下一代手机及AI算力集群。

关键术语释义：

流片（Tape-out）：芯片设计最终验证完成，进入制造前的最后阶段。

SAQP技术：在无EUV设备时，通过多次曝光实现精细电路图案的替代方案。

总结：华为的3纳米计划是技术自主化的重要里程碑，但2026年量产目标仍需解决制裁下的制造难题。其创新路径若成功，或将重塑全球半导体竞争格局。期待华为破局，自主技术引领创新。
